電壓：150V，600V，1200V

功率：4kW~60kW

FT68200A/E系列大功率可編程直流電子負載，是基于高可靠性及高功率密度進行設計，其功率密度是傳統負載的兩倍。

FT68200A/E系列有150V、600V、1200V三種電壓范圍，單機功率范圍從4kW至60kW，單一臺電流最大達2400A。其更寬的工作范圍，極快的動態頻率，有效增加了測試能力和應用范圍。全系列產品都具備強大的過載能力，瞬間過功率拉載可達額定功率2倍以上，能有效降低測試成本。

FT68200A/E具備LAN、RS232、RS485、CAN、GPIB、USB等多種通訊接口以及模擬量接口，既支持SCPI也支持ModBus 通訊協議，為系統集成應用提供了極大便利。

特點

　　1. 單機功率：6kW～60kW，通過主/從并聯，最大功率可擴展至600kW;

　　2. 功率密度6kW/3U;

　　3. 電壓范圍：150V、600V、1200V;

　　4. 電流范圍：100A/kW(150V)，70A/kW(600V)，40A/kW(1200V) ;

　　5. 高精度，電壓精度為(0.025%+0.025%F.S.);電流精度為(0.05%+0.05%F.S.);

　　6. 多種工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式;

　　7. 編程速度50kHz，采樣速度500kHz;

　　8. 30kHz動態掃描功能;

　　9. 遠程數據傳輸率可達1kHz，能極大提高通訊接口數據獲取能力;

　　10. 瞬時過功率帶載功能，瞬間過載能力超過額定功率的兩倍以上;

　　11. OCP、OPP、LED模擬、負載效應、電池內阻、電池放電測試功能;

　　12. 時間測量，(Vpk+/-)測量功能;

　　13. 自動測試功能，正弦波帶載功能，序列功能;

　　14. 全面的保護功能：過電壓、過電流、過溫度、限電流、限功率、輸入反接、斷電記憶等;

　　15. 外部模擬編程輸入與電流監視輸出，且具備高壓隔離能力;

　　16. TFT彩色液晶顯示屏，中英文菜單界面;

　　17. 配備多種通信接口：RS232、RS485、LAN、USB，GPIB(選配)、CAN(選配);

　　18. 支持SCPI與ModBus通訊協議。

應用領域

　　1. 動力電池、鉛酸電池、燃料電池的放電測試;

　　2. BMS與電池保護裝置測試;

　　3. 直流充電樁、充電模塊、車載充電機、A/D電源轉換器及其它電力電子功率器件的測試;

　　4. 大功率開關電源、UPS電源、通信電源、服務器電源的測試;

　　5. 太陽能電池陣列、工業電機的虛擬負載測試。

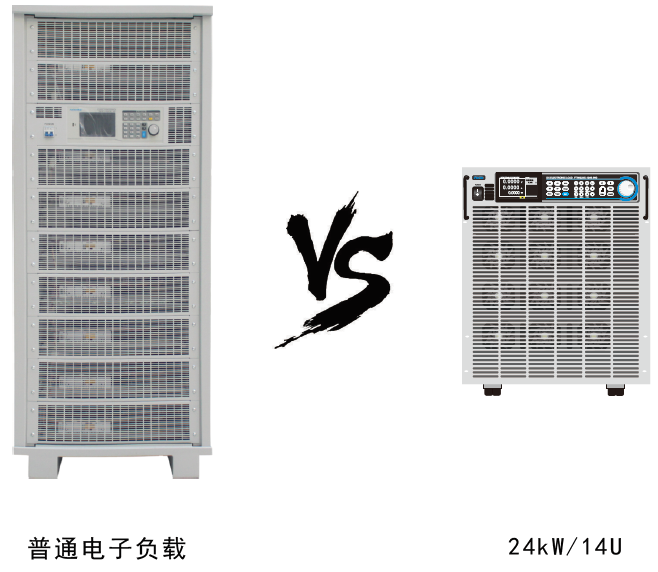

超高功率密度

FT68200A/E系列采用高功率密度設計，體積僅為傳統電子負載的一半，重量比傳統負載少三分之一。

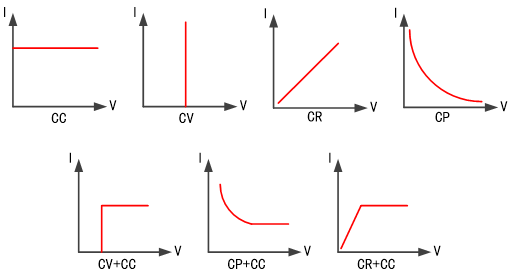

多種工作模式

FT68200A/E系列具有恒電流、恒電壓、恒電阻、恒功率四種基本工作模式，能滿足廣泛的測試需求。同時又具備CV+CC、CR+CC、CP+CC多種復合操作模式功能。用戶可以根據自己的測試需求，設置電流限制值，避免在測試過程中出現過流損壞測試產品的情況出現。其中CV+CC模式可以應用于模擬電池充電特性，測試充電樁以及車載充電機等類似產品。CR+CC模式可模擬電源電壓電流限制及精度測試。

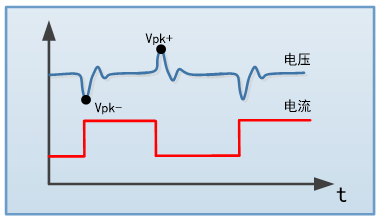

30kHz動態掃頻,Vpk+/-捕獲

FT68200A/E系列具有動態掃頻功能，最高可設置頻率30kHz。測試時通過調整電流拉載頻率，捕捉和記錄被測電源在整個過程中的峰值電壓Vpk+、谷值電壓Vpk-及發生頻率點。能有效測試各類電源在不同頻率下的動態響應。

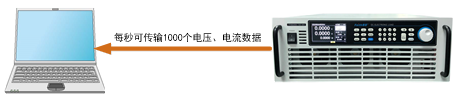

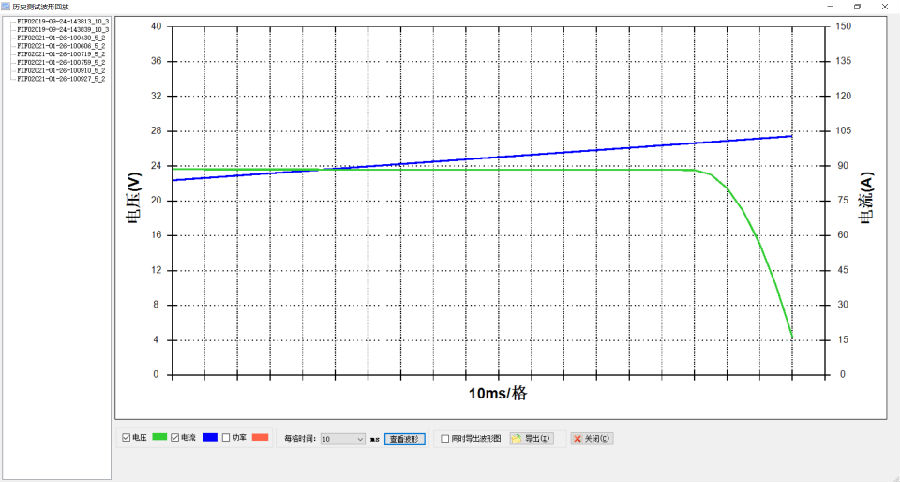

1kHz采樣傳輸

FT68200A/E系列能為用戶提供高達1kHz的數據傳輸量，即每秒1000個電壓、電流數據點，以便實現波形繪制與動態數據分析等功能。在系統集成應用中，上位機通過此功能可免去示波器與高速電流采集硬件，直接獲取大量測試數據，降低成本。

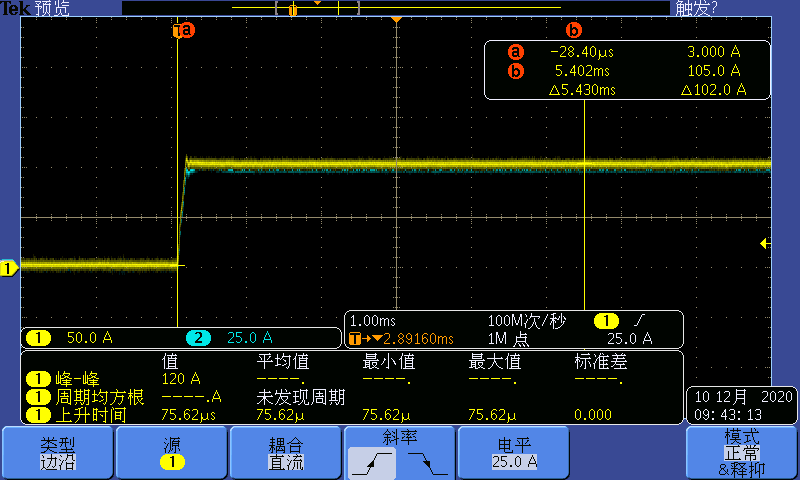

瞬時過功率加載功能

FT68200A/E系列電子負載具有瞬時2倍以上超過額定功率拉載能力。在模擬直流電機啟動特性，電源瞬時過載特性，動力電池的瞬時高倍率放電特性，功率型電力電子器件瞬時帶載能力等瞬時大功率拉載測試中，可極大地節約成本。

FT68206E-150-600額定6kW，瞬間帶載12kW

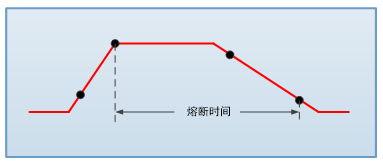

時間測量

FT68200A/E系列電子負載具有時間測量功能。通過捕獲外部開關量信號，結合開關量信號和電壓電流信號可以測試系統的響應和動作時間、脈沖電流的脈沖寬度等。其主要用于測量電源的開關機時間、保持時間、上升沿下降沿時間，以及保險絲熔斷時間與斷路器響應時間等。

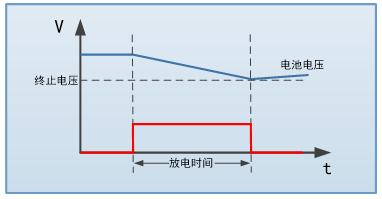

電池測試

FT68200A/E系列電子負載具有電池測試功能。提供了定電流、定電阻、定功率三種放電模式，可自行設定放電截止條件：截止電壓、截止時間及截止電量，三者任一條件滿足，放電停止。放電過程中，將記錄放電電量與放電時間。

FT68200A/E系列通過直流放電法（DCR）進行電阻內阻和容量測試。

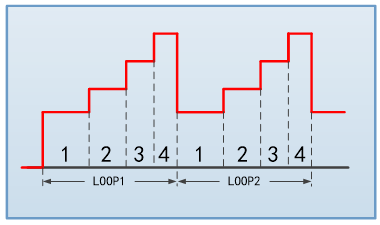

序列功能

FT68200A/E系列電子負載提供了序列測試功能，最多可編輯50個測試文件，每個100步。支持CC、CV、CR、CP等多種模式下的負載時序變化，并同時支持文件鏈接等序列編輯功能。最多可完成5000步的時序編輯，單步時間范圍為：0.1ms～99999s。

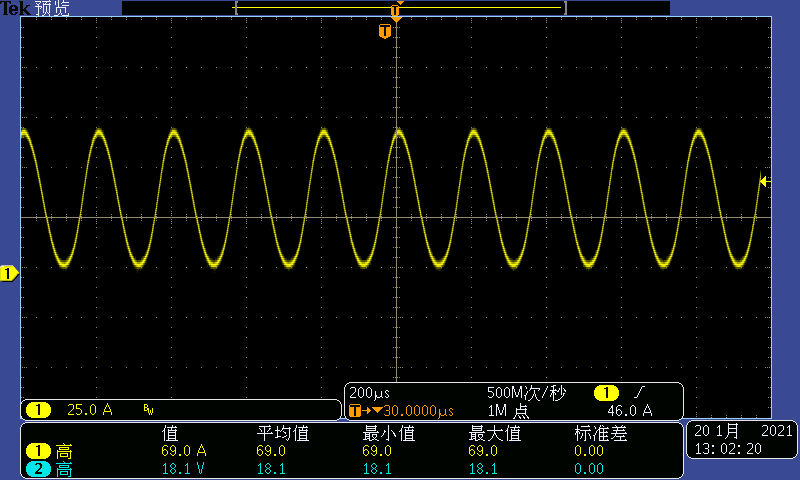

正弦波動態帶載

FT68200A/E系列具備正弦波帶載電流功能，可應用于燃料電池的阻抗分析測試。

級聯

FT68200A/E系列的級聯功能，支持高達10臺負載的并機使用，擴展電子負載的功率使用范圍。級聯時，每個負載自主均流，從機自動復制主機的帶載參數。單機也可獨立使用，功率配置更靈活。

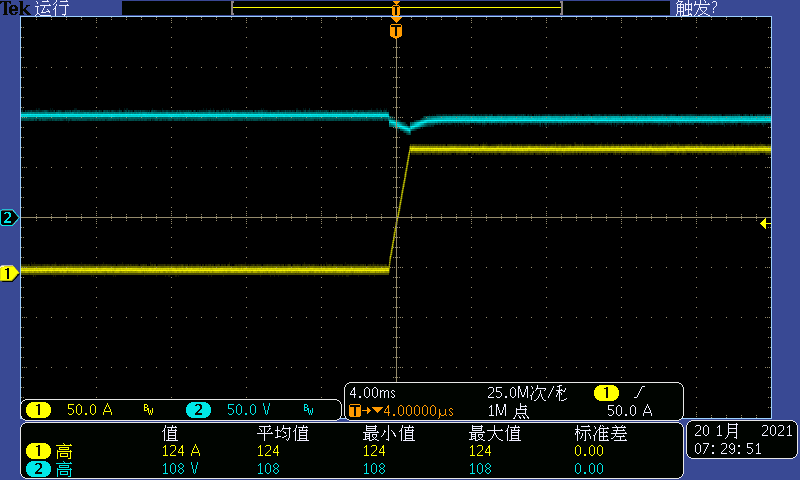

兩臺主從級聯帶載時，電流波形完全重合

外部模擬編程

FT68200A/E系列具備外部模擬編程功能。其他設備可通過一個外部電壓信號（直流或交流）對負載進行連續控制。0～10V的外部電壓信號，對應0～100%滿量程帶載電流。此功能還可以用于各種復雜帶載波形測試。

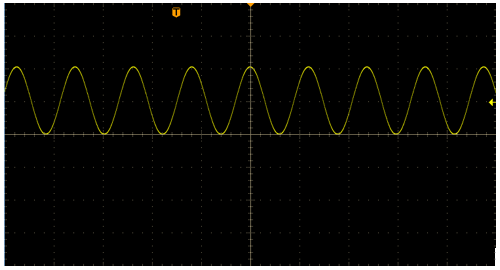

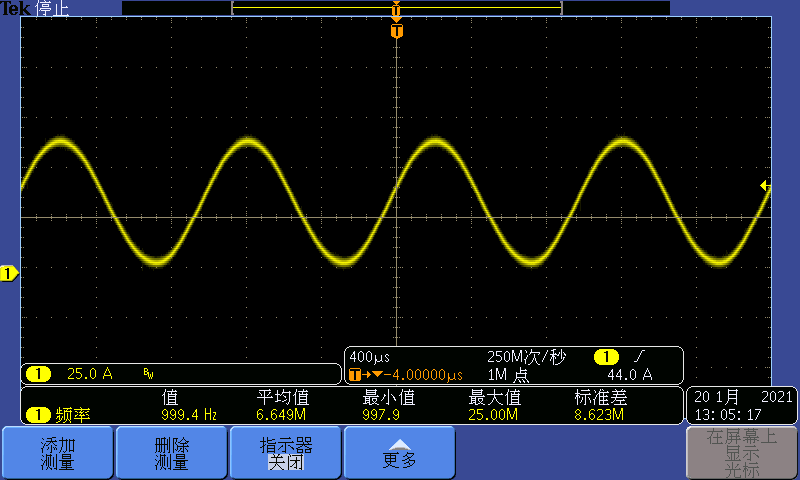

1kHz正弦波

 5kHz正弦波

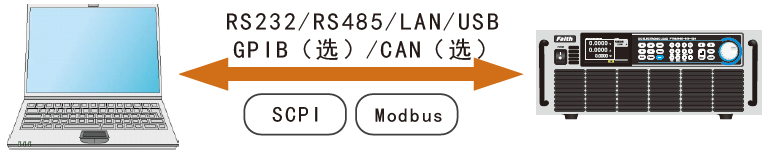

多接口與多協議

FT68200A/E系列配備多種通訊接口，同時支持SCPI與Modbus兩種通訊協議。用戶可以根據需求在菜單進行配置，這樣使得系統集成更加靈活。

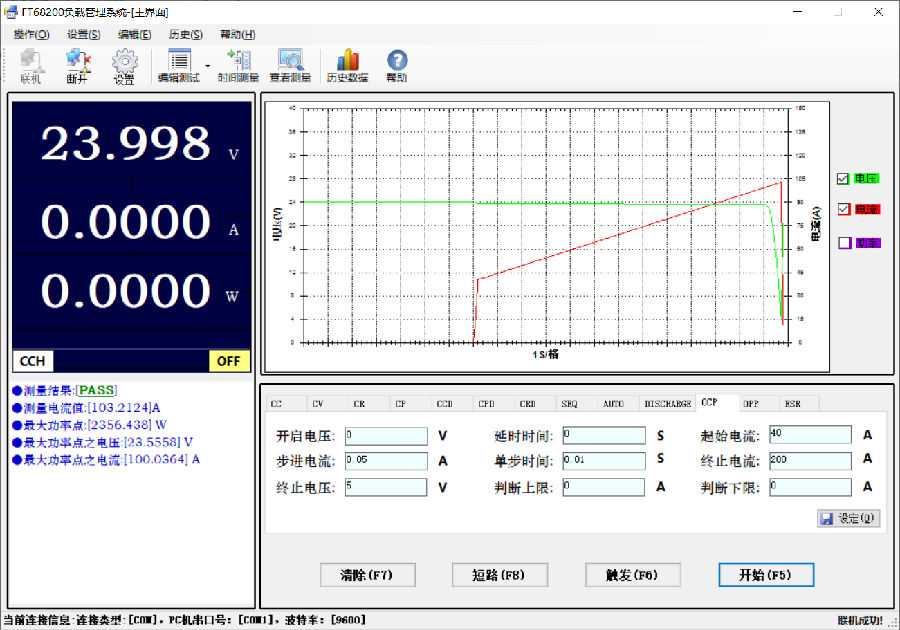

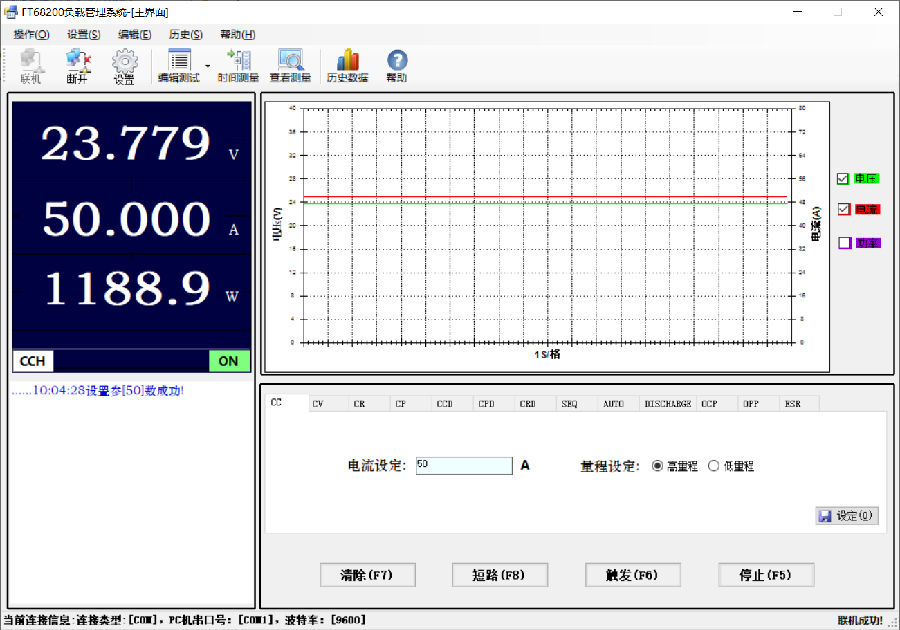

電腦圖形化操作軟件

FT68200A/E系列提供了一款具有虛擬儀器功能的上位機軟件，可以實時讀取測試數據、生成圖像、導出報表、打印報告等，方便客戶使用。
