電壓：40V、120V、500V、800V、1000V、1200V

單機功率：2.6kW～52kW，通過主/從級聯方式可擴展至300kW

FT6800系列大功率可編程直流電子負載，基于高可靠性、高穩定性進行設計的多功能，大容量電子負載產品。其環控制單元帶寬高，具有超強的防振蕩能力，能最大程度的適應各類電源；而功率模塊快速熔斷保護設計，最大程度保證整機的持續工作能力。

FT6800系列產品線豐富，電壓有40V、120V、500V、800V、1000V、1200V多個等級，單機功率范圍從2.6kW至52kW，單一臺電流最大達2400A。更寬的工作范圍，極快的動態頻率，能有效滿足絕大多數的測試需求。

FT6800系列界面采用彩色LCD顯示，具有良好的分辨度。配合全數字鍵盤，操作及其簡便。對外裝備有LAN、RS232、USB、GPIB（選）等多種通訊接口以及模擬量接口，既支持SCPI也支持ModBus 通訊協議，為系統集成應用提供了極大便利。

特點

　　1. 單機功率：2.6kW～52kW，通過主/從級聯方式可擴展至300kW;

　　2. 0.05%精確度，0.1mA/0.1mV分辨率，20kHz動態頻率控制;

　　3. 快速調用、OCP/OVP測試、自動測試功能，操作方便靈活;

　　4. 外部模擬編程功能，可實現復雜帶載波形模擬;

　　5. 動力電池和超級電容測試功能的一鍵測試;

　　6. 針對燃料電池測試的專用版本(選);

　　7. 全面的保護功能：過電壓、過電流、過溫度、限電流、限功率、輸入反接等;

　　8. TFT彩色液晶顯示屏，中英文菜單界面;

　　9. 提供多種遠程通訊接口：RS232、LAN、USB、GPIB(選);

　　10. 提供SCPI與ModBus-RTU兩種協議;

　　11. 中文簡體、繁體、英文三種的操作界面和軟件界面。

應用領域

　　1. 動力電池、鉛酸電池、燃料電池的放電測試;

　　2. BMS與電池保護裝置測試;

　　3. 直流充電樁、充電模塊、車載充電機、A/D電源轉換器及其它電力電子功率器件的測試;

　　4. 大功率開關電源、UPS電源、通信電源、服務器電源的測試;

　　5. 太陽能電池陣列、工業電機的虛擬負載測試。

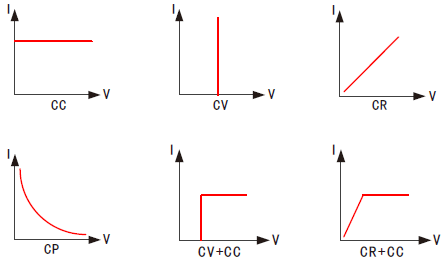

多種工作模式

FT6800系列具有恒電流、恒電壓、恒電阻、恒功率四種基本工作模式，能滿足廣泛的測試需求。同時又具備CV+CC、CR+CC復合操作模式功能。用戶可以根據自己的測試需求，設置電流限制值，避免在測試過程中出現過流損壞測試產品的情況出現。其中CV+CC模式可以應用于模擬電池充電特性，測試充電樁以及車載充電機等類似產品。CR+CC模式可模擬電源電壓電流限制及精度測試。

級聯

FT6800系列負載支持主從級聯功能，實現多臺同型號負載的并聯使用，功率最大可擴展至600kW。級聯時，用戶只需要對主機進行控制，每個從機自動復制主機的帶載參數，實現自主均流。級聯后的系統可實現單機的全部功能，包括CV模式下的帶載。

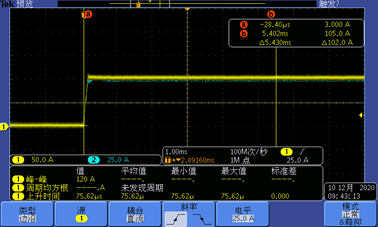

兩臺主從級聯帶載時，電流波形完全重合

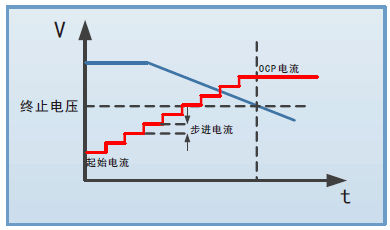

OCP測試

FT6800系列負載本身提供了OCP測試， 其主要被應用與BMS、電源模塊的過電流和過功率點的測試。OCP測試時，將自動尋找被測物的過流保護點并記錄IMAX，PMAX。結合測試參數的高、低限制值，可自動判定測試結果是否超出設定規格，為產品的設計驗證及生產線系統測試節省時間。

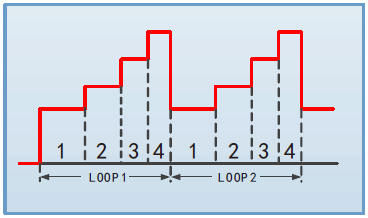

序列功能

FT6800系列電子負載提供序列測試功能。用戶可以自行編輯一個負載的測試序列， 以模擬負載輸入端的各種變化。序列測試CC、CV、CP及CR四種模式。電子負載最多可以存儲20個序列文件，每個文件最多可執行50步，單步最長時間可設置為0.1ms～90000s，適合各種時間帶載測試。同時，用戶還可以設置序列的循環次數與切換方式。

電池測試

電池內阻和容量是評價電池參數的重要指標。為了方便測試，FT6800系列負載提供了電池測試功能，包括電池內阻測試與電池容量測試。

電池內阻測試

FT6800系列負載通過直流放電法（DCR)來進行電池內阻測試。

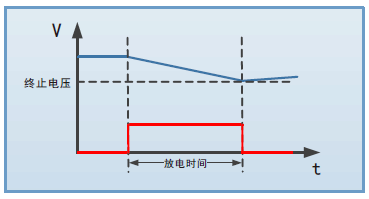

電池容量測試

此功能采用恒電流方式放電。放電過程中，將記錄放電電量、放電容量與放電時間。

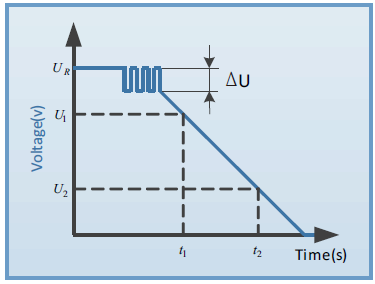

超級電容測試

超級電容內阻和容量是評價電容參數的重要指標,為了方便超級電容測試, FT6800系列負載提供了超級電容測試功能。本功能可同時測試超級電容的內阻和容量,設定超級電容的放電電流、放電終止點、容量計算起止點即可測試。

外部模擬編程

FT6800系列具備外部模擬編程功能。其他設備可通過一個外部電壓信號（直流或交流）對負載進行連續控制。0～10V的外部電壓信號，對應0～100%滿量程帶載電流。此功能還可以用于各種復雜帶載波形測試。

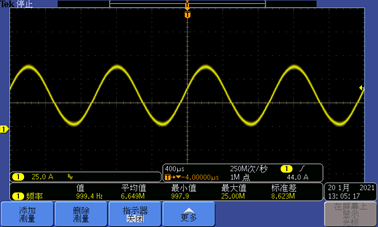

1kHz正弦波

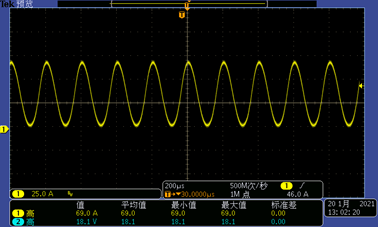

5kHz正弦波

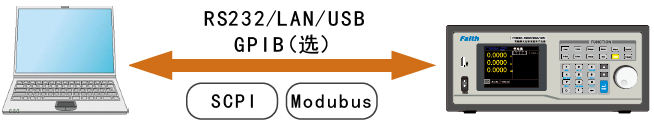

多接口與多協議

FT6800系列配備多種通訊接口，同時支持SCPI與Modbus兩種通訊協議。用戶可以根據需求在菜單進行配置，這樣使得系統集成更加靈活。

電腦圖形化操作軟件

FT6800系統提供了一款具有虛擬儀器功能的功能性軟件，可以導出測試數據、生成圖像、打印報告，軟件以圖像和數據實時顯示的方式，更直觀和便于對比。
