頻率

頻率范圍

9kHz～7.5GHz

頻率分辨率

1Hz

頻率讀數精度

±(頻標讀數*頻率基準精度+1%*掃寬+10%*RBW+0.5*

[掃寬/(掃描點-1）]+1Hz)

內部基準(10MHz)

老化率 ＜1ppm/年；溫漂  ＜0.5ppm(15℃至35℃)

分辨率帶寬(RBW)

范圍(＜10Hz為選件)

1Hz～500kHz ，1MHz，3MHz

選擇性(60dB/3dB)

RBW≤500kHz; ＜5:1 典型值(數字實現，接近高斯形狀）

精度

RBW≤500kHz，＜5% 典型值

視頻帶寬(VBW)

10Hz至3MHz，1-3-10 序列

顯示平均噪聲電平(1Hz分辨率帶寬，射頻衰減器0dB)

前放關

100kHz～1MHz：<-95dBm-3×(f/100kHz)dB

100kHz～10MHz：<-125dBm

10MHz～2GHz：<-133dBm

2GHz～3.4GHz：<-130dBm

3.4GHz～5GHz：<-133dBm

5GHz～7.5GHz： <-127dBm

前放開

100kHz～1MHz：<-110dBm-3×(f/100kHz)dB

100kHz～10MHz：<-140dBm

10MHz～2GHz：<-148dBm

2GHz～3.4GHz：<-143dBm

3.4GHz～5GHz：<-145dBm

5GHz～7.5GHz：<-138dBm

相位噪聲(fc=500MHz)

頻偏 30kHz

-80dBc/Hz

頻偏 100kHz

-90dBc/Hz

頻偏 1MHz

-110dBc/Hz

掃描時間

掃寬（100Hz≤SPAN≤3GHz）

10ms至3000s

零掃寬

1ms至3000s

掃描模式

連續，單次

觸發

觸發源

自動，視頻，外部

外部觸發電平

5V TTL 電平(典型值)

頻率計數器

分辨率

1Hz，10Hz，100Hz，1kHz

不確定度

頻率讀數 x 頻率基準進度+計數分辨率

幅度精度(20℃至30℃)

綜合幅度精度(90%)

±1.5dB輸入信號范圍： -50dBm 至 0dBm

幅度

更大安全輸入電平

平均連續功率：+27dBm

更大直流輸入電壓

50Vdc

輸入衰減器范圍

0~30dB,3dB 步進

1dB壓縮點

+10dBm

雜散和剩余響應

TOI(三階失真)

＞30MHz:﹢15dBm

SHI(二階失真)

+30dBm

輸入相關雜散信號

＜-60dBm

剩余響應

＜-85dBm

跟蹤源

頻率范圍

--

100kHz 至 3.2GHz

輸出功率

--

-30dBm至0dBm,1dB 步進

輸出平坦度

跟蹤信號源(100kHz 至3.2GHz)：±3dB

跟蹤信號源(100kHz 至 3.2GHz)：±3dB

獨立信號源(150MHz至3.2GHz)：±3dB

輸入/輸出

射頻輸入

N型陰性(50Ω)

USB

USB Host，USB Device

LAN

10/100 Base-T，RJ-45連接器

RS-232

9引腳，D-SUB(陽頭)

AM/FM解調

耳機插孔

基準輸入/輸出

10MHz，BNC陰頭，輸入：0dBm 至 +10dBm；輸出：0dBm±2dB

VGA

640*480,60Hz,15引腳，D-SUB(陰頭)

外觸發輸入

BNC陰頭，5V TTL電平(±10V，100mA最大)

一般特征

內部數據存儲器

128MB

電源

輸入電壓：100VAC~240VAC；頻率：40Hz～60Hz；更大功耗：30W

顯示

8.4英寸 TFT LCD,VGA(800×600)

機身顏色

白+灰

機身重量

6.5 Kg

機身尺寸(W×H×D)

390mm × 182mm ×230mm

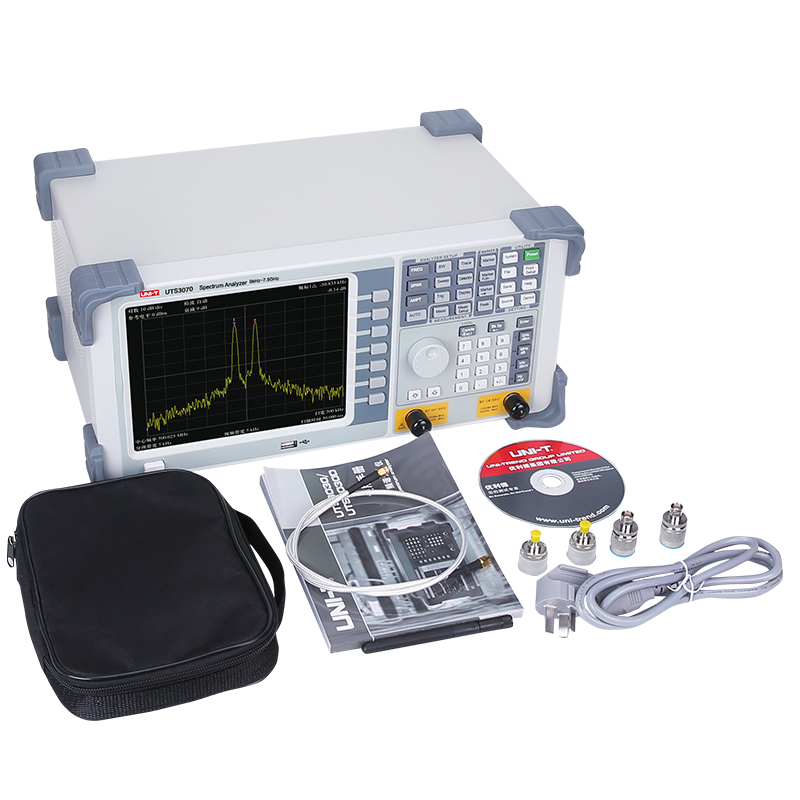

標準配件

電源線，N/SMA轉換器，N/BNC轉換器,射頻電纜，天線

標準包裝

紙箱，中文說明書

標準包裝數量

1 臺

標準包裝尺寸(L×W×H)

480mm × 380mm × 285mm

標準包裝箱毛重

9.3 Kg

可選配件

USB-GPIB
