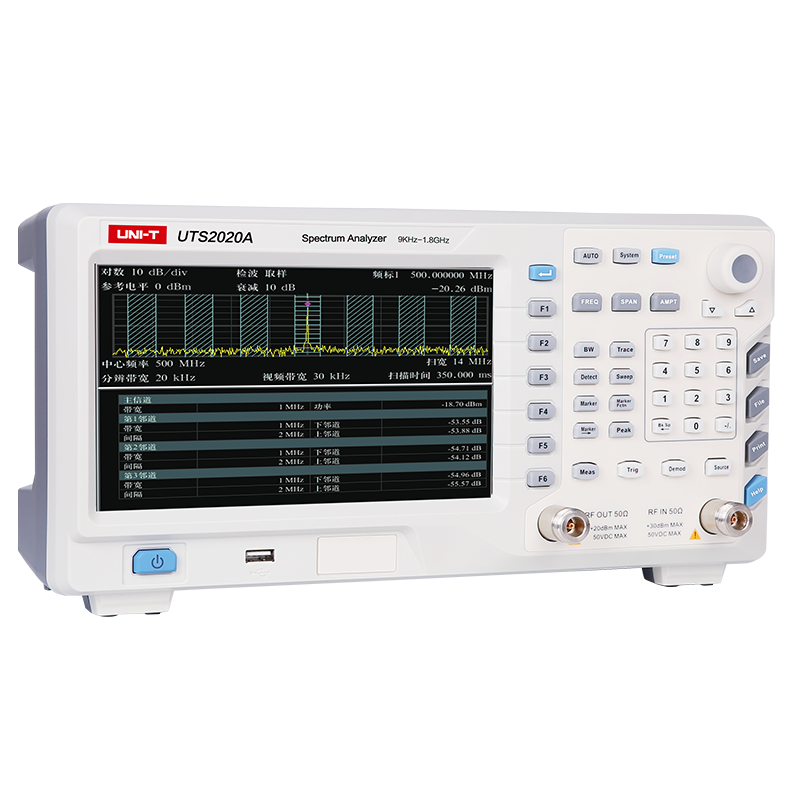

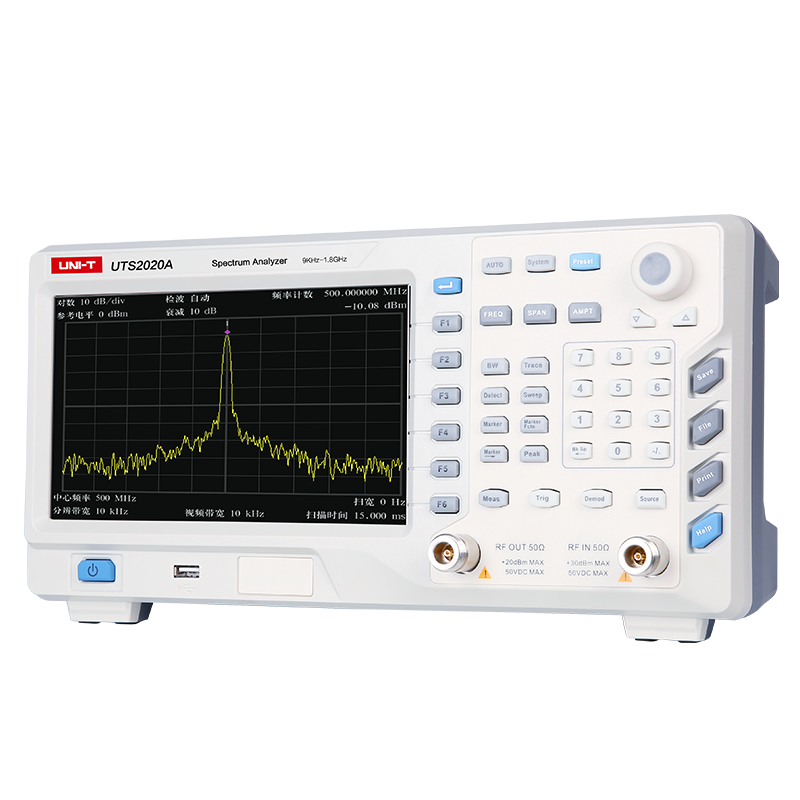

UTS2000A系列是一款結構緊湊、性能優異 的便攜式經濟型頻譜分析儀，全程數字步進掃描和全數字中頻技術，多項人性化設計讓您的RF測量變得前所未有的輕松有效。具有優于主流便攜式頻譜分析儀的技術指標，適合室內外等測試場合。
主要特性：
大頻率范圍9kHz～3GHz
大分辯率帶寬10Hz～3MHz(以1至10連續步進)
3GHz信號發生器,既可作為跟蹤源,也可作為獨立信號源
具備頻率、AM和FM解調、鄰道功率測量、色譜圖等測量功能
多達5條跡線測量顯示
相位噪聲-110dBc/Hz(偏移10kHz)
LED背光超大顯示，中英文操作菜單，前置放大器
多種通信接口：USB、LAN、VGA、GPIB、RS232
高亮度的8英寸大屏幕，畫面清晰
型號及對比
基本功能 | UTS2020A | UTS2020A-TG | UTS2030A | UTS2030A-TG |
頻率 | ||||
頻率范圍 | 9kHz～1.8GHz | 9kHz～3GHz | ||
頻率分辨率 | 1Hz | |||
頻率讀數精度 | ±(頻標讀數*頻率基準精度+1%*掃寬+10%*RBW+0.5*[掃寬/(掃描點-1）]+1Hz) | |||
內部基準(10MHz) | 老化率 ＜1ppm/年；溫漂＜0.5ppm(15℃至35℃) | |||
分辨率帶寬(RBW) | ||||
范圍 | 標配：10Hz至3MHz；選配：1Hz至10Hz | |||
選擇性(60dB/3dB) | RBW≤500kHz; ＜5:1 典型值(數字實現，接近高斯形狀）;＜5% 典型值 | |||
精度 | RBW≤500kHz，＜5% 典型值 | |||
視頻帶寬(VBW) | 10Hz至3MHz，1-3-10 序列 | |||
顯示平均噪聲電平(10Hz分辨率帶寬，射頻衰減器0dB) | ||||
前置放大器關 | 100kHz/-90dBm,1MHz/-125dBm,100MHz/-122dBm,500MHz/-122dBm,1000MHz/-120dBm ,1.4GHz/-118dBm,1.8GHz/-115dBm,2.2GHz/-121dBm,2.5GHz/-121dBm,3.0GHz/-120dBm | |||
前置放大器開 | 100kHz/-139dBm,1MHz/-130dBm,100MHz/-140dBm,500MHz/-135dBm,1000MHz/-133dBm ,1.4GHz/-134dBm,1.8GHz/-130dBm,2.2GHz/-138dBm,2.5GHz/-138dBm,3.0GHz/-137dBm | |||
相位噪聲 | ||||
頻偏 10kHz | -80dBc/Hz | |||
頻偏 30kHz | -90dBc/Hz | |||
頻偏 1MHz | -115dBc/Hz | |||
掃描時間 | ||||
掃寬（100Hz≤SPAN≤3GHz | 10ms至3000s | |||
零掃寬 | 1ms至3000s | |||
掃描模式 | 連續，單次 | |||
觸發 | ||||
觸發源 | 自動，視頻，外部 | |||
外部觸發電平 | 5V TTL 電平(典型值) | |||
頻率計數器 | ||||
分辨率 | 1Hz，10Hz，100Hz，1kHz | |||
不確定度 | 頻率讀數×頻率基準進度 + 計數分辨率 | |||
幅度精度(20℃至30℃) | ||||
綜合幅度精度(90%) | ±1.5dB 輸入信號范圍：-50dBm 至 0dBm | ±1.5dB 輸入信號范圍：-50dBm 至 0dBm | ||
幅度 | ||||
更大安全輸入電平 | 平均連續功率：+23dBm | 平均連續功率：+27dBm | ||
更大直流輸入電壓 | 50Vdc | |||
輸入衰減器范圍 | 0至30dB，步進1dB | 0至30dB，步進3dB | ||
1dB壓縮點 | +7dBm | |||
雜散和剩余響應 | ||||
TOI(三階失真) | ＞30MHz：﹢13dBm | |||
SHI(二階失真) | +30dBm | |||
輸入相關雜散信號 | ＜-60dBm | |||
剩余響應 | ＜-85dBm | |||
跟蹤源 | ||||
頻率范圍 | -- | 100kHz 至 1.8GHz | -- | 100kHz 至 3 GHz |
輸出功率 | -- | -30dBm 至 0dBm,in 1dB step | -- | -30dBm 至 0dBm,in 0dB step |
輸出平坦度 | -- | ±3dB | -- | ±3dB |

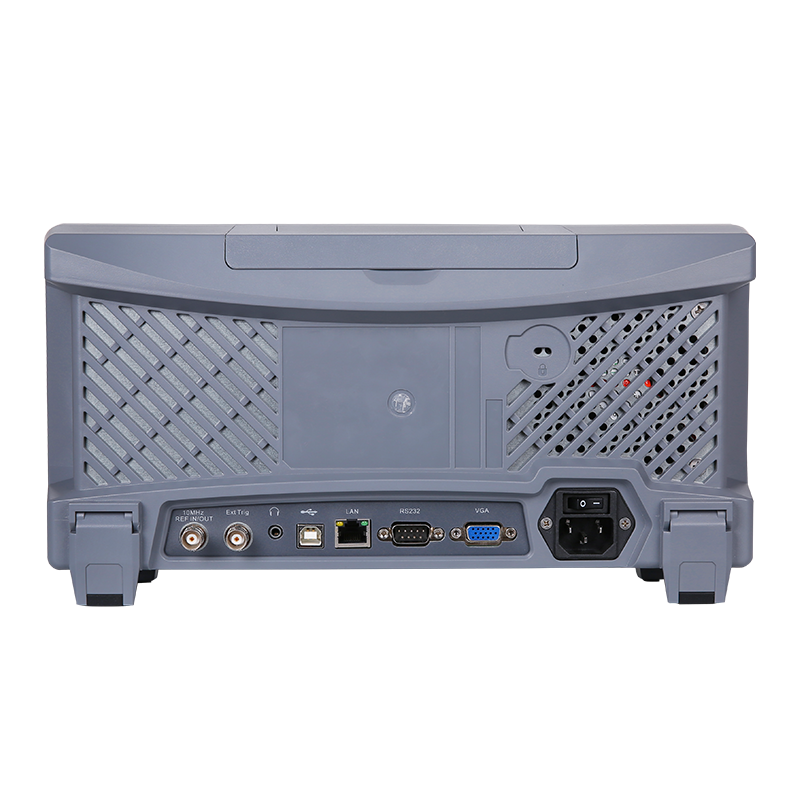

輸入/輸出 | ||||
射頻輸入 | N型陰性(50Ω) | |||
USB | USB Host，USB Device | |||
LAN | 10/100 Base-T，RJ-45連接器 | |||
RS-232 | 9引腳，D-SUB(陽頭) | |||
AM/FM解調 | 耳機插孔 | |||
基準輸入/輸出 | 10MHz，BNC陰頭，輸入：0dBm 至 +10dBm；輸出：0dBm±2dB | |||
VGA | 640*480, 60Hz, 15引腳，D-SUB(陰頭) | |||
內部數據存儲器 | 128MB | |||
一般特征 | ||||
電源 | 輸入電壓：110VAC/220VAC(可選)；頻率：40Hz～60Hz；更大功耗：35W | |||
顯示 | 8英寸TFT LCD ,WVGA(800×480) | |||
機身顏色 | 象牙白+灰 | |||
機身重量 | 3.0 kg | |||
機身尺寸(W×H×D) | 336mm × 164mm ×108mm | |||
標準配件 | 電源線、N/SMA轉換器、N/BNC轉換器、射頻電纜、天線 | |||
標準包裝 | 紙箱、中文說明書 | |||
標準包裝數量 | 1 臺 | |||
標準包裝尺寸(L×W×H) | 475mm × 255mm × 240mm | |||
標準包裝箱毛重 | 5.1 kg | |||
可選配件 | ||||
USB-GPIB | ||||
