迎接新一代示波器技術

Infiniium S 系列示波器采用全新專用芯片的創新設計，實現卓越的信號保真度和測量 能力。 以 10 比特 ADC (模數轉換器) 替代傳統的 8 比特 ADC，配合本底噪聲很低的前端技術， Infiniium S 系列示波器在 500 MHz 至 8 GHz 帶寬范圍內，為業界提供出色的信號保真 度和完整性。該系列示波器基于 Windows 平臺，Intel i5 主機板采用固態硬盤，8G 電腦 內存，開機關機速度很快; 15 英寸多點觸控觸摸屏帶來全新的操作體驗。而且它支持包 括磁鐵吸附式在內的各種探頭，以及數十種 Infiniium 示波器應用軟件。

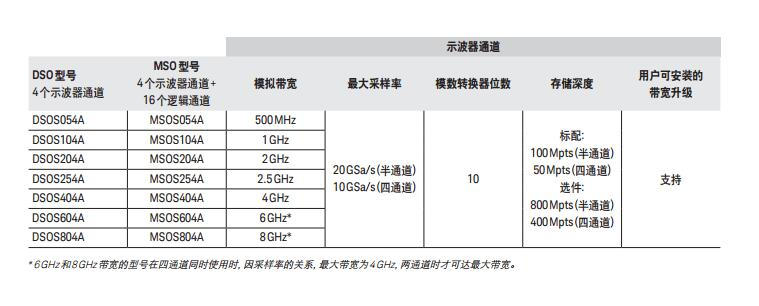

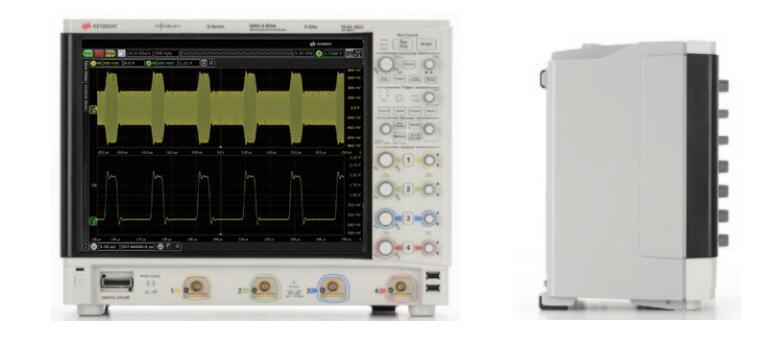

Infiniium S 系列示波器在 500 MHz 至 8 GHz 的帶寬范圍內提供 14 個型號，所有型號標配 15 英寸 XGA 大尺寸電容觸摸屏，并采用了 僅 9 英寸 (23 厘米) 深的靜音機箱。

卓越測量的新標桿

業界出色的信號保真度和信號完整性

￣ 10 比特 ADC 支持 500 MHz 至 8 GHz 帶寬，提供更高的垂直分辨率

￣ 低噪聲前端可精確顯示信號

￣ 1 GHz 帶寬，1 mV/格的設置下，噪聲僅為 90 uV

￣ 系統有效位數 (ENOB) 超過 8

￣ 無雜散動態范圍 (SFDR) 達-73 dBC

￣ 硬件支持 2 mV/格設置

￣ 平坦的頻率幅度響應和頻率相位響應: 由硬件校正濾波器保證

￣ 固有抖動小于 100 飛秒，抖動分析更加精確

￣ 輸入接口帶寬大于 8 GHz: 采用空氣線精密 BNC 連接器

先進的示波器平臺

￣ 強大靈活的 Infiniium 用戶界面，同時提供離線操作版本

￣ 多點觸控觸摸屏: 隨手勢放大、縮小、移動和測量波形

￣ 主機板處理能力強大: Intel i5，8G 內存 ￣ 固態硬盤: 可插拔、啟動開關機迅速、可靠而安全

￣ 數據外傳: 快達 200 M 字節每秒

廣泛的功能

￣ MSO 型號支持 16 個邏輯通道

￣ 標配軟件支持 50 多種自動測量項目、16 個數學函數、多窗口顯示、頻譜分析 儀的 FFT 界面

￣ 數十種應用軟件，靈活的許可證分配

￣ 各種串行總線的解碼和觸發

￣ 各種分析軟件，包括實時眼圖、抖動、去嵌入、InfiniiScan

￣ 依據各種標準定義的一致性分析軟件

￣ 支持近百種探頭和附件: 電流探頭、電壓探頭，支持 1?MΩ 和 50?Ω 輸入阻抗， 低至微伏微安，高達幾萬伏或幾百安培，以及支持極端溫度的探頭

業界出色的信號保真度和信號完整性

S 系列新一代創新的芯片技術實現卓越測量

S 系列示波器的核心技術體現在其內部 16 個定制的 ASIC 和 FPGA 芯片，集成到 20 層采集電路板上，創新的技術保證了出色的信號保真 度和信號完整性，在便攜式示波器中，您無法找到在信號保真度方面與之相媲美的同類示波器。

10 比特 ADC

S 系列共支持 14 款型號，每個型號內部都有一片 ADC，該 ADC 的垂直分辨率 是 10 比特，采樣率是 40 GSa/s，因此示波器的四個通道同時使用時，采樣率 是 10 GSa/s，僅使用兩個通道時，采樣率是 20 GSa/s。

￣ 與 8 比特示波器相比，ADC 垂直分辨率提高了 4 倍

￣ ADC 有效位數 (ENOB) 高達 8.7，提升了示波器的系統有效位數

￣ 高分辨率模式下分辨率高達 12 位

￣ 與傳統 8 比特 ADC 體系結構相比，信噪比 (SNR) 改進 10 dB 以上

￣ 垂直靈敏度: 硬件支持 2 mV/格設置

前端設計: 本底噪聲很低

￣ 示波器的前端設計一定要優異，本底噪聲要夠低，才能發揮出 10 比 特 ADC 的效用。S 系列示波器采用的前端設計在 500 MHz 至 8 GHz 帶寬范圍 內，本底噪聲是業界低的。

￣ 無論是?50?Ω還是1?MΩ輸入阻抗下，均支持帶寬限制

￣ 內置濾波器實現帶寬限制，用模擬電路和 DSP 兩種手段實現，可用以降低 不必要的噪聲

￣ 1 GHz 帶寬下，噪聲僅為 90 uV，可以查看微小的信號細節

￣ 硬件支持 2 mV/格設置，即小量程是 16 mV

￣ 輸入端連接器帶寬超過 8 GHz: 鍍金的空氣線精密 BNC 端口

￣ 電子衰減器: 可靠性高、噪聲低

￣ 帶寬可升級: 出廠時所有型號已校準到 8 GHz，用戶只需花一分鐘即可將低 帶寬示波器升級為高帶寬

業界出色的信號保真度和信號完整性

S 系列新一代創新的芯片技術實現卓越測量

超穩時基

時標精度非常關鍵，尤其針對需要深存儲的應用場合。 要確保高速系統的可靠性，必須進行抖動測量。示波器自身固有抖動會 帶來測量誤差，該值越小，越能夠準確地測量被測對象的抖動。S 系列 示波器采用新一代時基體系結構，實現了時基精度的突破。 ￣ 時基精度小于 0.1 ppm，使得深存儲測量更加準確 ￣ 固有抖動僅 100 飛秒 (典型值)，測量抖動本底很小

用硬件實現信號處理

S 系列示波器內置的先進 FPGA 專門用于快速且精確的信號處理，因此在 深存儲情況下，其響應速度是業界快的，在帶寬限制濾波基礎上，它 還提供了額外的硬件濾波，讓測量更加靈活和準確。 ￣ 基于硬件的算法加速波形顯示 (像素放置)，即使是使用深存儲也同樣 能夠快速平移和縮放波形 ￣ 基于硬件的校正濾波器保證頻率幅度響應和頻率幅度響應的平坦度， 讓您獲得更精確的波形 ￣ 基于硬件實現的帶寬限制濾波器 (500 MHz 至示波器帶寬)，在必要 時，可降低多余噪聲 ￣ 基于硬件實現的雙通道差分輸入 (通道 1-3 或通道 2-4)，無需使用差分 探頭，電纜連接即可 ￣ 基于硬件實現的 DSP 技術，包括 InfiniiSim 仿真、Precision Probe (精 密探頭)、均衡、去嵌入等選件

快響應深存儲

S 系列示波器配有業界響應速度快的深存儲技術，4 個通道，每個通道 標配標配 50 Mpts 的存儲深度，能夠在保持高采樣率的同時長時間捕獲 波形。快響應意味著示波器在深存儲的條件下，仍能保持很快的波形捕 獲率，確保精確再現被測信號。
