逆變器廣泛應用于電機控制和電源等領域，為節能減排做出了巨大貢獻。變頻器內部，有多個開關管高速開啟關閉，在設計階段需要進行各種波形測量，如檢查包括浪涌在內的電壓電平和信號之間的時序裕度。隨著采用SiC等新一代器件，波形測量也迎來了新的挑戰。

概要

門極信號時序測量是逆變器內部基本的波形測量。來自DSP和微處理器的輸出脈沖信號經過“差動傳送”、“緩沖”、“絕緣處理”和電壓電平轉換等，然后被輸入到開關管的柵極端子。

關鍵點

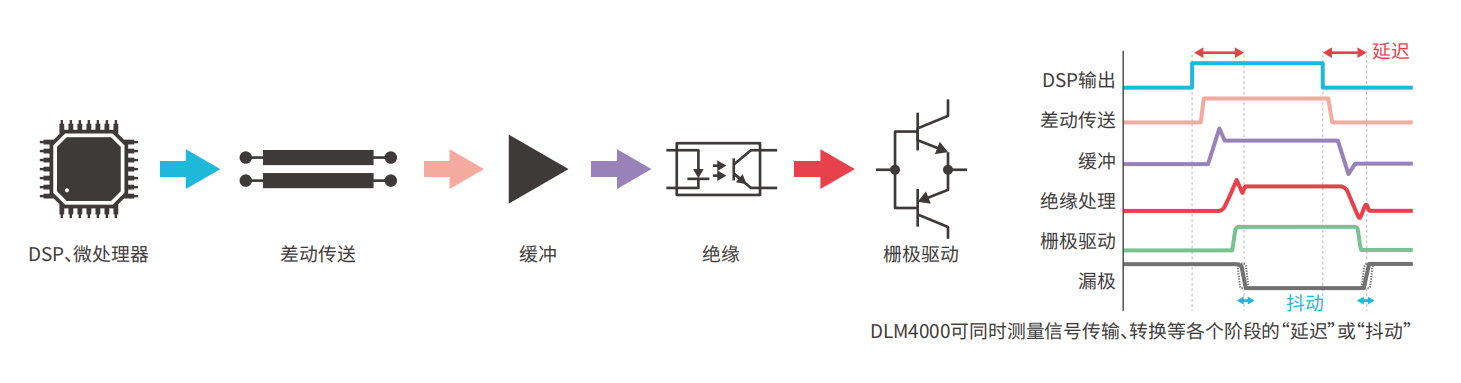

柵極驅動信號在傳輸過程中，元器件的差異會影響其信號間的時序變化。在變頻器設計過程中，需要從DSP的輸出到各個階段確認“延遲時間”和“抖動”，直到終進行開關操作。特別是，在使用SiC等新一代器件的高速逆變器中，為了提高性能，需要將死區時間設計得盡可能小，因此需要更精確的時序測量。橫河數字示波器DLM4000具有8路模擬通道，每個階段都能同時測量多達8路波形，大大提高了開發效率。
